5V10mA 8 Kanallı Düğme Hücre Test Cihazı

BTS-5V10mATüç-Range Akü Test Sistemi

Ekipman malzeme kodu

CT-4008Tn-5V10mA-HWX

Gösterge projesi

Gösterge parametreleri

Güç kaynağına girin

AC 220V ±%10 / 50Hz

Giriş aktif gücü

25W

Çözünürlük oranı

AD: 24bit;DA: 16bit

Giriş empedansı

1GΩ'dan büyük veya ona eşit

Gerilim

Sabit voltaj aralığı kontrolü

25mV~5V

Minimum deşarj gerilimi

-5V

Kesinlik

FS'nin ± %0.05'i

Kararlılık

FS'nin %0,1'i

Akım

Kanal başına çıkış aralığı

Aralık 1: 5μA ~ 1mA; Aralık 2: 1mA ~ 5mA; Aralık 3: 5mA ~ 10mA

Kesinlik

FS'nin ± %0.05'i

Sabit basınç kesme akımı

Aralık 1: 2μA; Aralık 2: 0.01 mA; Aralık 3: 0,02 mA

Kararlılık

FS'nin %0,1'i

Güç

Tek kanallı maksimum çıkış gücü

0.25W

Kararlılık

FS'nin %0,2'si

Zaman

Mevcut yanıt süresi (%10 FS - %90 FS)

＜500μs

Çalışma adımı zaman aralığı

(365*24) saat/iş adımı

Zaman biçiminde desteklenir: 00:00:00:00 (sa, dak, s, ms)

Veri kaydı

Veri kayıt koşulları

Minimum zaman aralığı: 100 ms

Minimum voltaj aralığı: 10 mV

Minimum akım aralığı: aralık 1:2 uA; aralık 2:0.01 mA; aralık 3:0,02 mA

Kayıt frekansı

10 Hz

Şarj

Şarj modu

Sabit akım şarjı, sabit voltaj şarjı, sabit akım sabit basınç şarjı, sabit güç şarjı

Kesme durumu

Gerilim, akım, bağıl zaman, kapasite, - △ V

Deşarj

Deşarj modu

Sabit akım deşarjı, sabit voltaj deşarjı, sabit akım sabit voltaj deşarjı, sabit güç deşarjı, sabit direnç deşarjı

Kesme durumu

Gerilim, akım, bağıl zaman ve kapasite

Darbe modu

Şarj

Sabit akım modu, sabit güç modu

Deşarj

Sabit akım modu, sabit güç modu

Minimum darbe genişliği

500ms

Darbe numarası

Tek bir darbe çalışma adımı 32 farklı darbeyi destekler

Sürekli şarj/deşarj şarj değişimi

Bir darbe adımı, sürekli şarj geçişini gerçekleştirebilir veya sürekli anahtarlamayı boşaltabilir; (şarjdan şarja geçiş desteklenmez)

Kesme durumu

Gerilim ve bağıl zaman

DCIR testi

DCIR hesaplaması için özel puan alma desteği

Tekrarlama

Dolaşan test aralığı

1 ila 65.535 kez

Tek çevrim adım numarası

254

Döngü yuvalama

Yuvalama döngüsü işleviyle, 10-katmana kadar yuvalama desteği

Korumak

● Güç kaybı veri koruması

● Çevrimdışı test fonksiyonuna sahiptir

● Güvenlik koruma koşulları ayarlanabilir; ayar parametreleri şunları içerir: voltaj limiti, voltaj limiti, akım limiti, akım limiti, kapasite limiti, gecikme süresi

IP koruma seviyeleri

Koruma seviyesi IP20'dir

Kanal özellikleri

Sabit akım kaynağı ve sabit voltaj kaynağı çift kapalı döngü yapısını benimser

Kanal kontrol modu

Bağımsız kontrol

Gerilim ve akım tespiti ve örnekleme

Dört hatlı bağlantı

Gürültü

<45dB

Veri tabanı

Test verilerini merkezileştirmek için MySQL veritabanı kullanıldı

Üst bilgisayar iletişim modu

TCP / IP protokolüne dayalı

Sunucu işletim sistemi

Windows 7 / Windows 10 ve üzeri sistemler

Veri çıkış modu

EXCEL2003,2010,TXT

Sunucu diski yapılandırması

500 GB

CI

İnternet erişimi

Kaçak akım

0.005μA

Makine kanal sayısı

8

Ekipman çalışma ortamı gereksinimleri

Gösterge projesi

Gösterge parametreleri

Çalışma sıcaklığı aralığı

{{0}} derece ~40 derece ; Kalibrasyon sıcaklığı (genellikle 25 derece) artı veya eksi 5 derece dahilinde ölçüm doğruluğunu sağlayın; Doğruluk kayması FS / derecenin %0,005'idir

Depolama sıcaklığı aralığı

-10 derece ~50 derece

Çalışma ortamının bağıl nem aralığı

%70 bağıl nem (nem yoğunlaşması yok)

Depolama ortamı bağıl nem aralığı

%80 bağıl nem (nem yoğunlaşması yok)

Grilamp özellikleri ve boyutları

Gösterge projesi

Gösterge parametreleri

Demirbaş türleri

Yukarı ve aşağı fikstürler

Klip resmi

Timsah armatürleri

Polimer armatürler

PCB toka fikstürü

Resimler yalnızca referans amaçlıdır, fiziksel nesneye tabidir

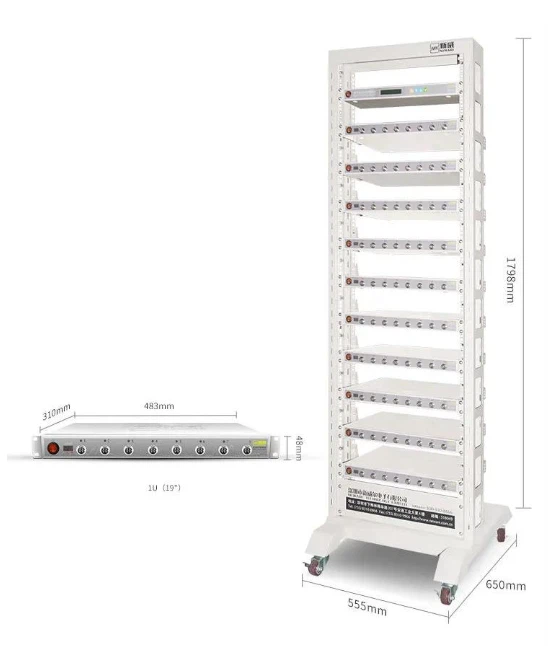

Ünite başına kasa boyutu (G * D * Y) (mm)

1U(19"), 483*310*48

Cihaz resmi

Resimler yalnızca referans amaçlıdır, fiziksel nesneye tabidir
